Technická informace

Montáž a utěsnění screenových clon

Autor: Propasiv
Doba čtení:7 min

Seznamte se s technickým řešením moderních domácích technologií, které přispívají ke komfortnímu a udržitelnému bydlení. Věříme, že budou přínosné i pro vaše projekty.



Montážní situace: Dodatečná montáž screenů na již hotovou fasádu rodinného domu – zaclonění stěny pevného zasklení a terasových dveří s průchodem mezi interiérem a terasou.

Screenové clony se umísťují na venkovní straně okna nebo prosklené stěny. Účinně brání prostupu tepla do interiéru. Na rozdíl od venkovních žaluzií skvěle fungují i jako bariéra proti hmyzu, což vyžaduje utěsnění všech mezer a spár.

Způsob uchycení a utěsnění screenů závisí na dispozici okolí okna. V našem případě se jedná o stěnu pevně zasklených oken a terasových dveří s 10 cm širokým vnějším ostěním.

Screeny byly instalovány na fasádu 10 cm před prosklenou stěnou s terasovými dveřmi. Nerovnosti mezi vodící lištou a omítkou jsou zakryty nalepeným hliníkovým L profilem.

Pro montáž je použit systém nosných ocelových profilů (jeklů) nahoře kotvených do konstrukce domu, dole do konstrukce terasy. Vodící lišty jsou uchyceny do těchto nosných profilů a boxy na screeny potom usazené na vodících lištách. Jako stavebnice boxy přímo nasedají na vodící lišty. V konečném důsledku se boxy nacházejí před fasádou a kontaktně na ní.

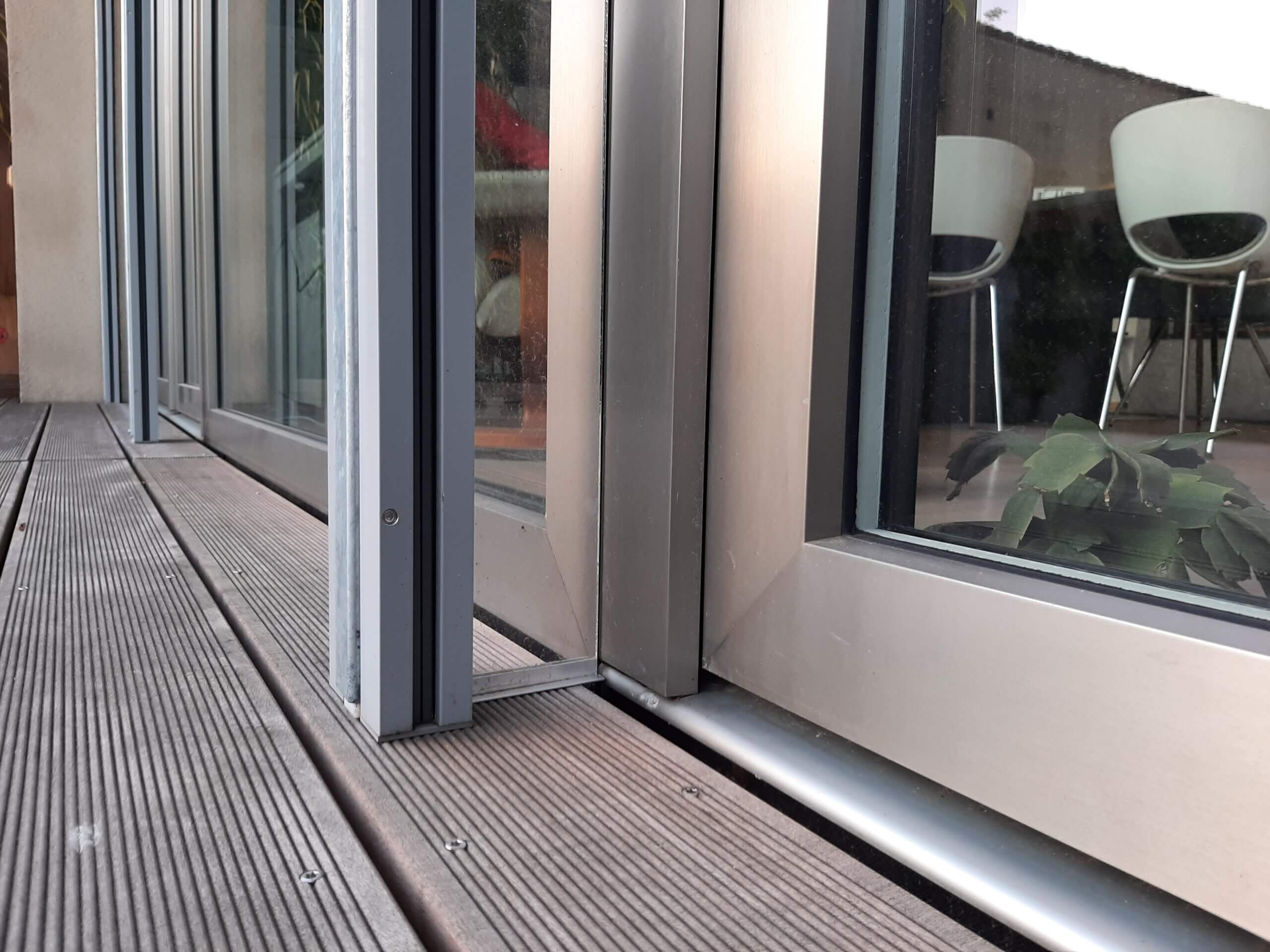

Prostor mezi lištou a rámem je vyplněn pásem kaleného skla.

Utěsnění mezer a spár

Samotné rolety jsou v tomto případě umístěny několik cm před prosklenými plochami. Jak tedy zabránit přístupu hmyzu do tohoto meziprostoru?

V naší situaci je jedna vodící lišta umístěna na vnější hraně ostění okna, přičemž nerovnosti mezi vodící lištou a omítkou jsou zakryty nalepeným hliníkovým L profilem 10 x 10 mm. Obdobně je řešeno utěsnění druhé krajní vodící lišty umístěné na boční stěně. Tim jsou vyřešeny oba vnější okraje screenu. Vodící lišty vnitřních okrajů rolet jsou umístěny 9 cm před rámy oken. Prostor mezi lištou a rámem je vždy vyplněn pásem kaleného skla. Takto jsou utěsněny kraje jednotlivých rolet, což umožňuje vytažení rolety, aniž by hmyz proletěl do meziprostoru dalších rolet. Každá roleta je tak samostatně využitelná.

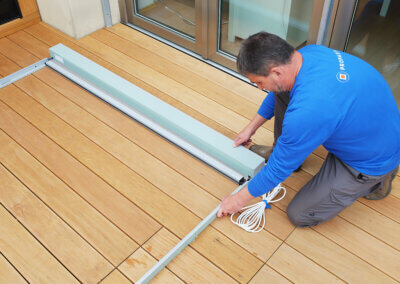

Další fotografie z montáže

Řešení PROPASIV®,
které zde bylo použito:

Screenové clony snižují intenzitu toku slunečních paprsků do interiéru. Hodí se K zastínění prosklených i neprosklených ploch malých i velkých formátů, pro všechny typy budov.
